系统方案

System scheme

指挥中心解决方案

发布时间:2023.03.31 5716


需求分析

01 传统传统系统的弊端

  1. 只适于解决当前会议室的信号接入,无法实现多个会议室的联动

  2. 仅作单纯信号显示,难以与业务系统联动

  3. 系统复杂,多种设备混用,后期维护困难

  4. 扩展性差,难以接入更多音视频视源

  5. 集中式处理架构,形成系统性能与稳定性瓶颈

  6. 各区域共享互联难以实现,需要多设备进行并联,实现困难

  7. 难以实现多方可视化信息共享

  8. 难以满足现代指挥中心平台或多会议室建设需要


02 对音视频需求的分析

  1. 一个可视化、应用融合、智能化的平台对会场的所有设备进行集中管控、统一调度

  2. 这些场所中的音频、视频、监控数据、业务等信息需要一个集可视化显示、调度、分配、指挥于一体的平台

  3. 场所中的环境(声、光、电、视、讯)需集中管理、智能控制、多场景切换。

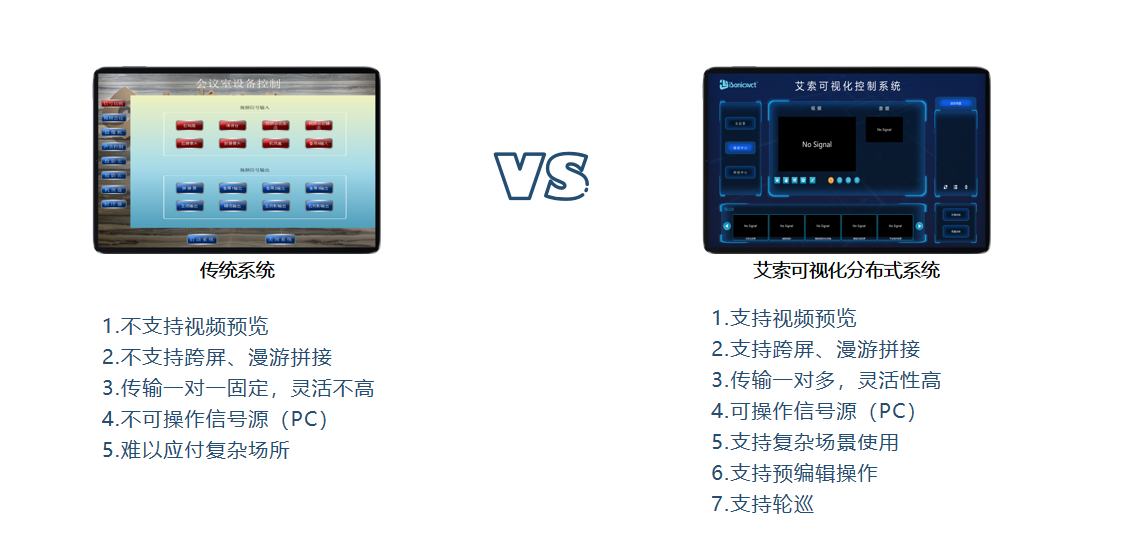

03 艾索可视化分布式系统与传统系统的对比



系统概述

01 可视化分布式系统概述

  1. 可视化分布式系统-通过对音视频设备的管控,实现大屏拼接、矩阵切换、坐席管理、音频调节、环境控制、远程控制、动态显示、运维管理等功能。

  2. 艾索技术可视化分布式系统集合了网络通信、音视频编解码、智能控制、语音控制等先进技术,实现对音频、视频、环境等信号或设备的统一控制及管理。系统以可视化触控的交互方式,以突出行业应用主要功能的布局方式,最大程度上简化了用户的操作,为用户的实际业务应用提供了方便。





02 系统图和系统组成



03 系统优势

1.超越传统系统的稳定性

无需服务器等复杂的组网备可任意扩展数量节点。每个节点独立工作互不干扰,只需一台交换机即可完成整个系统的安装组网工作本。


2.可视化操作.所见即所得

友好的操作体验,可设计的界面。拖拉、绽放、移动等操作,满足用户的可视化需求,还具备了预览、反馈感知、态势跟踪等提升用户体验的功能。


3.多区域互联互通

如需控制端统一操控不同区域的本地系统,仅需将各区域的网络交换机进行级联,连接配置后,可预览其它区域视频信号、进行控制、感知状态,实现多区域信号的控制互联互通。资源融合利用。


4.布线简单.便捷实施

输入与输出节点仅通过一根网线与交换机连接。





系统功能

音视频互联互通

实现多个会议室,多个场所的音视频信号的互联互通


高清音视频矩阵


完全取代传统音视频矩阵系统,支持音视频传输。


KVM坐席管理


具有KVM功能,一人多机,人机分离,协作办公。


环境控制


对会议室的环境设备进行本地或远程的集中管理,场景调用。


视频拼接上墙


对视频源上墙进行拼接、漫游、开窗、画面叠加、画中画等功能


统一管控


通过可视化分布式实现音频、视频、环境设备进行统一管控。

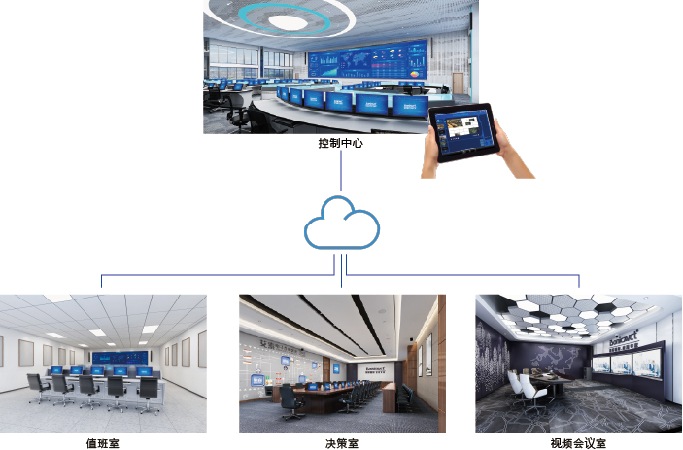

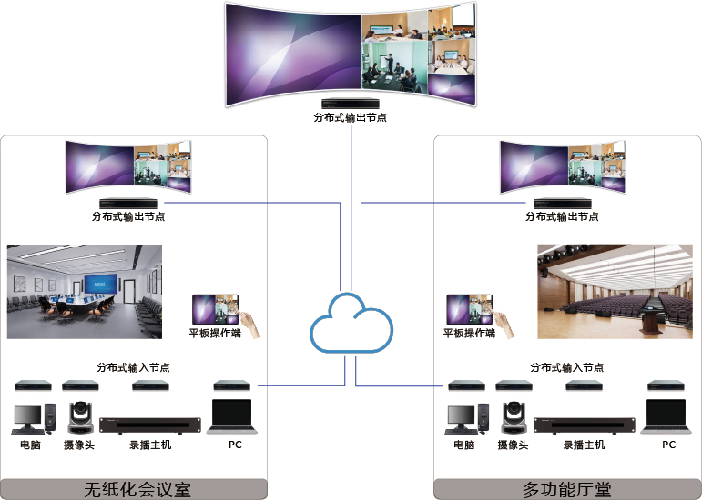

01 音视频互联互通

1.根据每个场所不同数量、不同类型的信号源设计相对应的输入输出单元

2.控制中心通过对各子系统的设备进行集中调度、管控,从而实现音视频的互联互通互动


02 高清音视频矩阵功能


1.可接入海量信号源,包括通用音视频、视频会议、IP Camer、监控平台,录播平台,无纸化会议信号等。

2.显示路线无限扩容,突破了传统矩阵路数的限制。

3.节点布置灵活,插上网线,即可将任意信号接入系统,并在平台中的任意位置单台或多台显示的组合还原输出。突破了传统矩阵系统距离信号位置的限制。

4.支持音视频同步传输,支持2k、4K显示分辨率




03 环境控制

1.支持环境控制一体化,分布式输入输出节点带有RS-232、RS-485、IR等信号控制接口,可对周边设备进行统一控制,实现全面的网络化管理。

2.可自定义添加模块按钮,包括环境控制和周边设备控制,TCP、UDP多种协议可选,控制代码任意添加。




 04 KVM坐席管理

1.人机分离:远离辐射噪音,安全可靠。

2.大屏推送:使用一套键鼠,即可将正确信息分发到正确位置或区域,实现一键推送上屏

3.鼠标漫游/提示:一套键鼠可以在不同的显示器之间进行任意切换,无需多人操作,操作便捷简单。人性鼠标提醒,操作员轻松找到鼠标所在显示器位置。

4.一人多机,一机多屏:一套鼠标键盘即可操作多块屏幕。单屏可同时查看、操作多台服务器,增加信息查看的范围。

5.坐席协作1对1视频对讲,1对多语音会议,1对1文字聊天,指定区域广播


05 视频拼接上墙

1.实现各类视频信号在拼接屏上任意区域的显示。

2.实现视频信号的任意缩放显示。

3.实现视频信号的跨屏漫游。

4.实现视频信号的画面叠加、分割、画中画。

5.支持自定义开窗键布局。

6.所见即所得的可视化操作


06 统一管控

1.通过后台管控平台,统一管控会议室的显示方案、拼接方案。

2.统一管控所有会议室的环境,如灯光、开关、信号切换、音量大小、摄像机预设位等。

3.分布式综合管理平台集成了拼接、中控控制功能,支持通过电脑、平板管理进行一键场景式调用/切换信号。

4.管控平台可视化操作,实时反馈操作结果。


解决方案

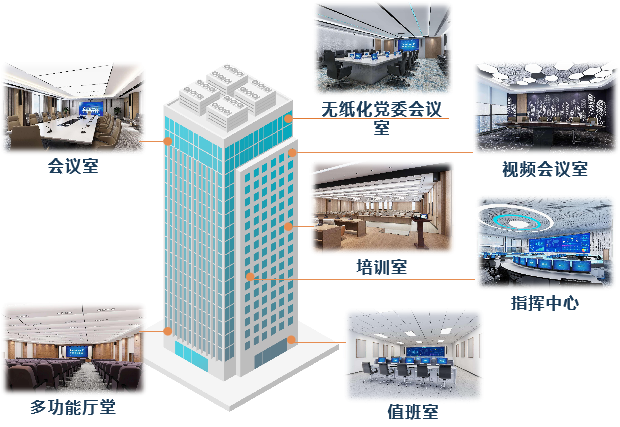

01 多会议室应用


应用环境


单位或机构会议室较多,且有多会议室互联互通的需求。


实现功能


多间会议室、多功能厅的视频音频信号互联互通,多空间融合。

多间会议室、多功能厅的互控与交互。

本地及远程多样管制方式,可进行多设备之间的集中管控和联系动

方案优势

可利旧老会议场所。

对新增会议场所的扩容无限制。

融合单位或机构所有音视频源。

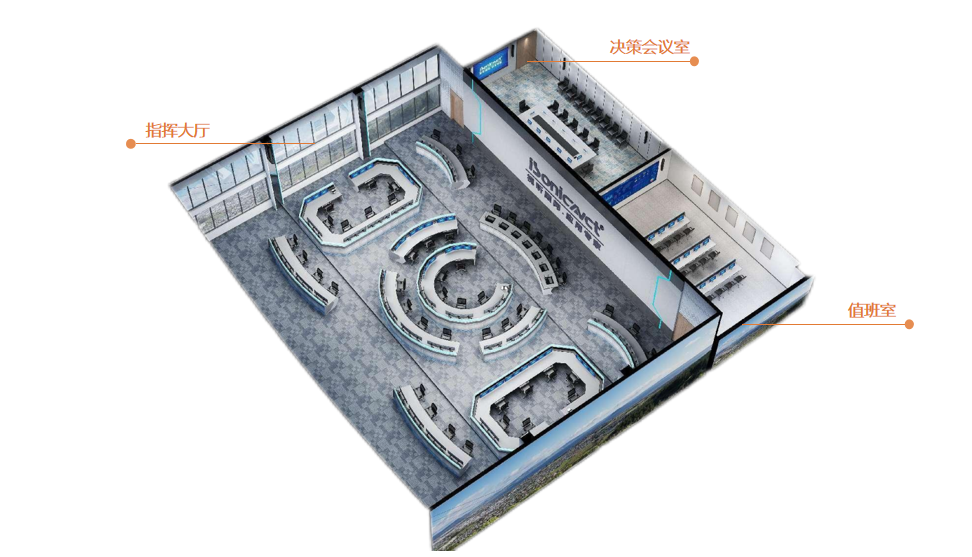

02 指挥调度中心


应用环境


指挥中心是指综合利用计算机、网络、通信、物联网和智能管控平台等技术,传递指挥指令及信息的设备集合。以信息交换平台为核心,通过信息台对所有参与单元的信息进行无阻塞、快捷的点到点和点到多点,多点到多点的信息进行,实现指挥指令和信息的快速上传下达。

可视化分布式系统为指挥中心标准配置。



实现功能


融合通讯,一体化高度,智能解析,监测预警,数据分析等功能。

会商、投票、显控,声控功能。

对接适配(系统对接、终端设备对接)等。


方案优势

信号接入灵活;

分级部署管理;

指挥调度高效;

多网段信号统一调取。


软硬件产品

01  软件产品(可视化平台控制)

  1. 全信息可视化

    信号可视化、场景可视化、音频可视化、环境状态可视化。


  2. 交互简单化

    用手指拖拽的方式即可完成上下屏,支持多点电容触控。


  3. 界面定制化

    可自由设计界面模版,简单易用,支持多平台界面统一部署。


  4. 多平台兼容

    支持windows、安卓、IOS、麒麟等各种操作系统。


  5. 场景一键调用

    支持无限多路场景保存和调用,可一键调用预告保存的场景,也可通过预警联动调用,或自动轮巡。






  6. 全品牌IPC接入

    支持各大主流摄像头厂商的视频接入,支持ONVIF\RTSP\RTMP等标准流媒体协议,无需增加设备可直接解码上墙和去台控制,支持对接第三方安防平台,实现多系统统一管理调度


  7. 软KVM功能

    可在平板端直接控制信号源的任意内容,视频播放、暂停、PPT翻页,方便有移动中进行讲解


  8. 低延时高画质

    采用H264/H265国际编码标准,结合独创的图像处理算法和传输协议,在保证高质量图像的同进可将网络延迟控制在50msC以内


  9. 智能语音交互

    支持用语音控制信号上下屏,场景调用,以及环境设备的控制,例如灯光、窗帘等设备的控制。


  10. 帧间同步技术

    同步算法,达到真正的帧同步,画面完整无撕裂感


01  软件产品(可视化平台控制)

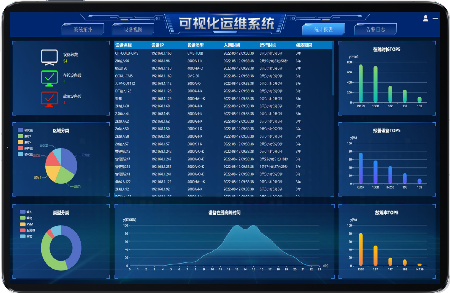

分布式运维管理平台主要包括网络拜年图、设备讽图、统计报表、故障告警、日志管理等功能。运维平台对整个分布式系统的环境、设备、音频、网络进行全面监控管理,可帮助用户建立科学的可视化运维管理模式。

通过分布式运维管理平台,可简明扼要地帮助运维人员更加全面、直观的掌握整个系统健康情况,一旦任意模块单元发生故障告警,可第一时间显示在系统UI界面上,保障平台的正常运。


1.系统拓扑图

拓扑图是整个分布式系统的总体结构图,用户可以通过运维系统便捷 地查看到所有节点的运行情况。



2.设备视图


用表格化、图形化的界面详细直观地展示所有节点的状态,如设备温度、IO状态、内存使用、网络状态等,方便用户查看正常、异常设备的状态。






3.统计报表


用大数据平台的方式来展示分布式系统的统计 数据包括设备分类统计、设备区域统计、在线高峰统计、故障率统计、告警率统计等。





4.告警日志


集中展示所有设备的告警信息、操作日志信息,支持无限条信息入库。告警信号包括温度过高、网络断开、视频状态异常等。

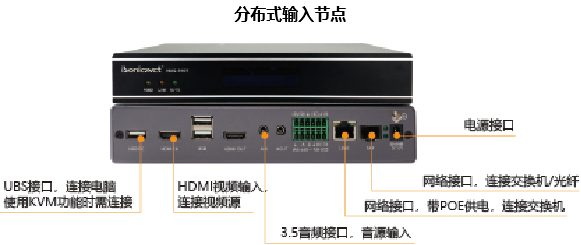

02 硬件产品(分布式输入节点)



1.支持HDMI/DVI等多种信号输入;

2.最高支持1920x1080@60Hz/3840×1920@30Hz;

3.每个节点均采用H.265数据流编解码芯片并向下兼容;

4.支持4路IPC信号转发,支持云台拉近,推远,左右旋转,音量控制等;

5.支持设备名称、时间、台标等OSD字幕叠加显示,支持双台标及高清/超清底图设置;

6.支持信号源预览及HDCP功能,带EDID自动识别;

7.支持同编同解,可以通过配置软件远程将节点升级为输出或输入节点;

8.具有掉电记忆功能及断电现场保护功能,上电自动恢复断电前状态;

9.支持POE与外部供电双供电模式,互为备份电源,让系统更稳定可靠。










1.最高支持1920x1080@60Hz/3840×1920@30Hz;

2.支持信号源预览及HDCP功能,带EDID自动识别;

3.支持同编同解,可以通过配置软件远程将节点升级为输出或输入节点;

4.支持无缝切换、拼接、漫游、拖拽、跨屏、分割、叠加显示,支持16路视频同时上屏;

5.支持KVM坐席管理,带OSD顶部及底部菜单栏,也可设置快捷键操作;





1.最高支持1920x1080@60Hz/3840×1920@30Hz;

2.支持信号源预览及HDCP功能,带EDID自动识别;

3.支持同编同解,可以通过配置软件远程将节点升级为输出或输入节点;

4.支持远程 KVM 坐席管理,坐席端可远程控制机房电脑以及开关机;

5.支持改变通道框颜色,包含接管、控制、接收、无信号等边框颜色的改变,每种边框不少于9种颜色选择,支持改变信号框的宽度,最大支持3px;

6.支持设置每个信号通道悬浮球的位置与大小,可根据操作者习惯设置;

7.支持16个坐席进行视频会议,会议过程中随时可添加、剔除参会者;

8.支持快捷键设置,可快速打开设定功能区,如快速打开预览信号、快速打开上屏窗口等;






部分案例

01  软件产品

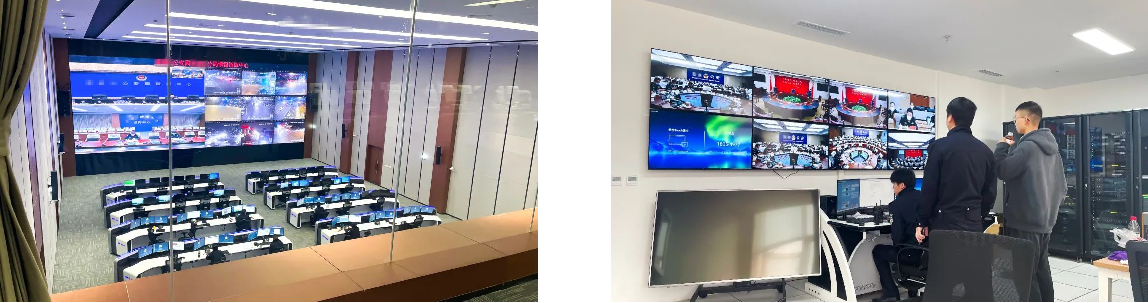

可视化分布系统部分案例-某市公安局应急联动指挥中心

市公安局应急联动指挥中心,使用艾索技术分布式KVM超清节点200多个。

公安局指挥中心系统建设以现有公安局视频会议系统、视频指挥系统为核心,以满足召开电视电话会议、公安局异地会商、汇报演示及普通会议等功能,在二楼指挥中心控制室,建立图象声音控制中心,所有主要设备集中到图象控制中心内,并通过中央控制系统实现对设备电源、灯光、PDP等离子显示墙、视频音频矩阵、摄像头、液晶升降系统等系统的控制。






可视化分布系统部分案例-某市公安局情报指挥中心

市公安局情报挥中心,使用艾索技术分布式超清节点200多个。

分布式KVM坐席协作系统,坐席人员通过鼠标点击,可将任意调取业务信号到座位的显示器上进行预览和操作,同时可将自己的信号推送给其它坐席人员协同中处理,也可推送到大屏上进行共享,操作人员在坐席端完成坐席推送/坐席跟随之/大屏推送/矩阵切换等操作。





可视化分布式系统部分案例-某市委党校综合管理平台

市委党校综合管理平台,使用艾索技术分布式高清节点100多个,分布式超清节点50多个。

党校的教室、研讨室、会议室应用比较多,如何对众多会议应用场景进行统一管控。艾索技术可视化分布式系统,海量信号接入,分布式部署,可承载上千路信号系统的建设,信号源实时预览,操作人员可直观了解信号源状态及内容。多个空间,不受地域、带宽限制组成信息资源池,整个系统间形成信息交互网,便捷的进行协作共享。
